L’ancien schéma physique étant obsolète une mise à jour était nécessaire
Choix de logiciel de modélisation
Zabbix
opmanager
————–
Activation des CDP (Cisco Discovery Protocol) afin de visualiser le réseau physique
utilisation Zabbix + Netflow Analyzer
Netflow Analyzer :
Settings -> NCM -> Configlets

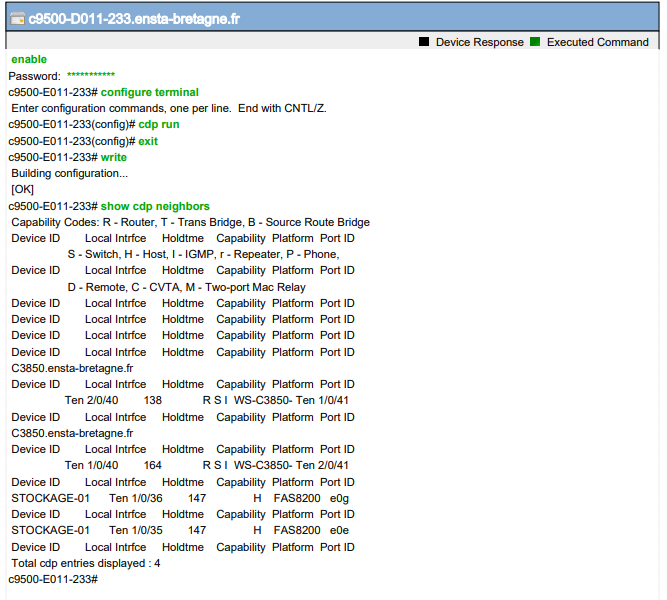

Activation des CDP afin de voir les voisins directs du switch observé

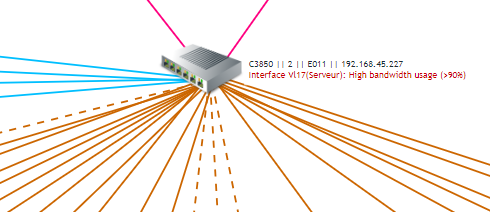

Affichage des Voisins directs
Après mappage manuscrit des équipements
utilisation du CDP et de “sh int status” afin de mapper le réseau

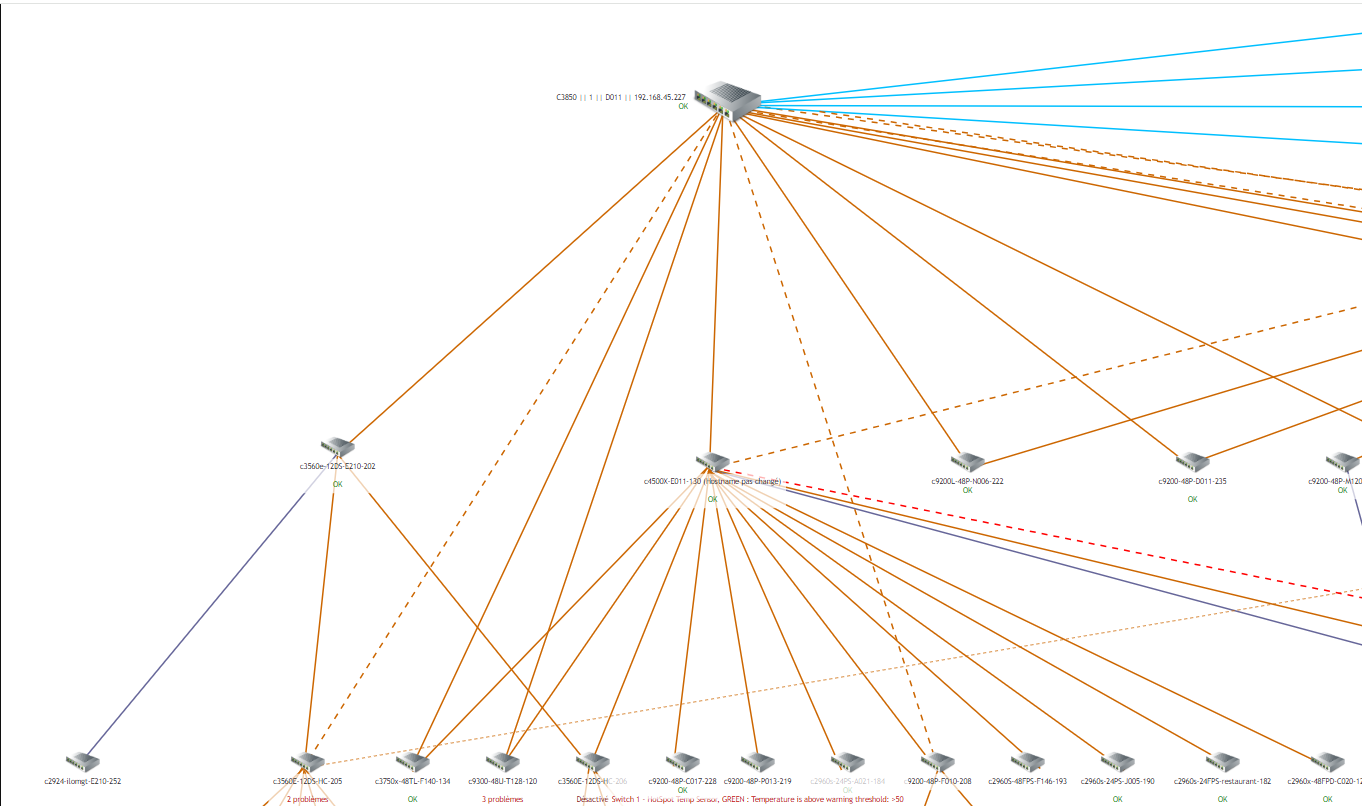

Représentation direct des commutateurs connectés
Infrastructure Réseau de l’ensta bretagne
Recherche de potentielles améliorations sur le réseau ( sans prendre en compte restrictions physique)

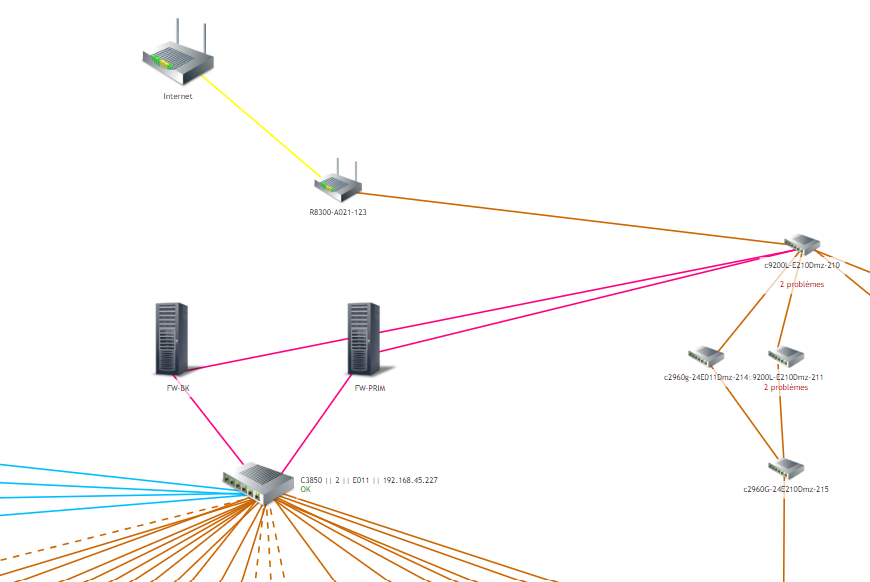

Problème de haute disponibilité en cas de panne du Coeur lié au Firewall, Tout le réseau de l’ensta bretagne est compromis
——————————————————————————————————–

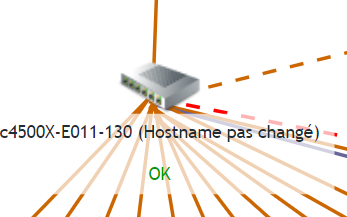

Problème connectique potentielle, certains switchs sont connectés au switch C4500X-E011-130
Mais également au coeur (ex : C3750x-48TL-F140-134) étant donc en double raccordement, cependant plusieurs autre switch eux sont en connexion unique
———————————————————————————————————————

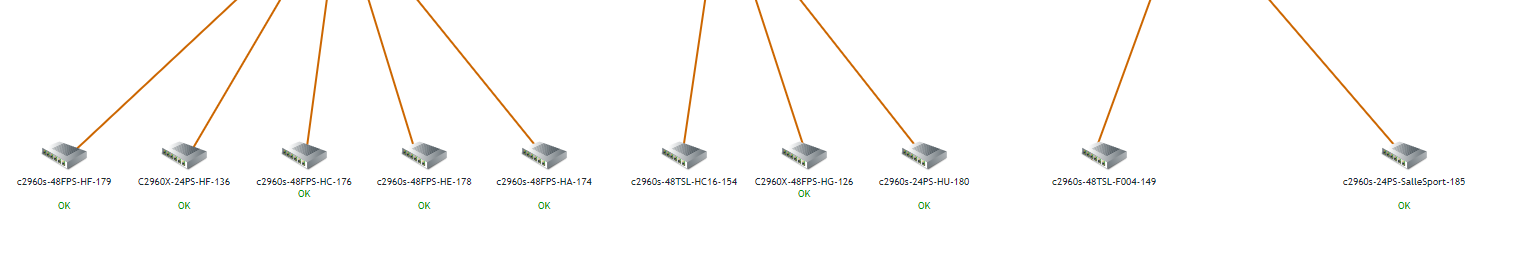

Switch de fin de chaîne non doublé(179,136,176,178,174,154,126,180,149,185,173…)
———————————————————————————————————————

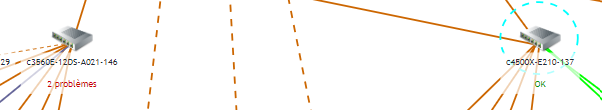

Switch avec possibilité d’être doublé pour répartir la charge
—————————————————————————————————————————
Coeur sollicité ++
———————————————————————————————————————

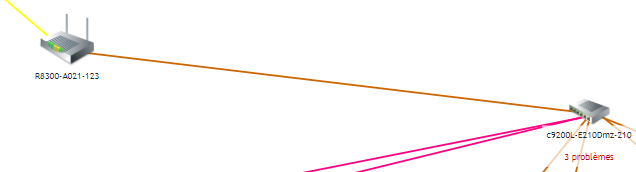

Routeur R8300 Connecté uniquement au C9200L-E210DMZ-210 en cas de panne de ce dernier
